所屬分類：市政管道
簡要說明：

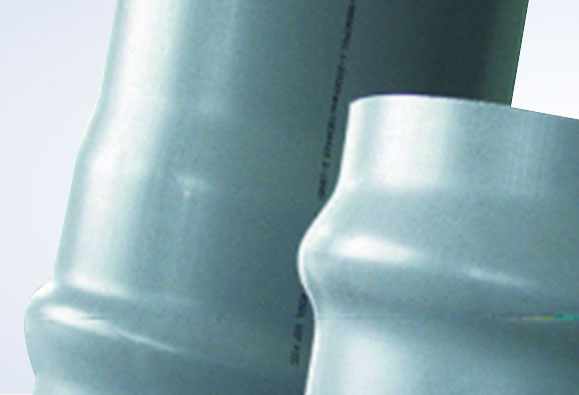

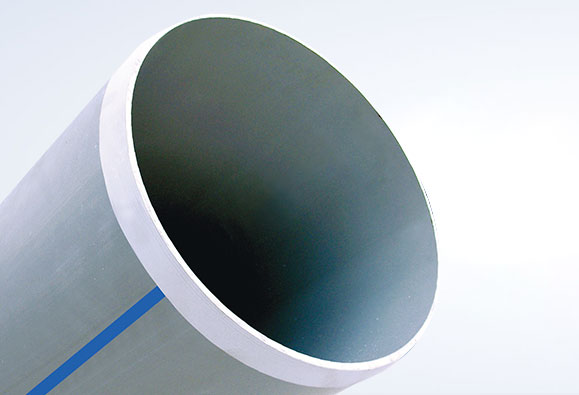

我公司生產的PVC-U給水管道，在ISO標準中定義是Unplasticized Polyvinly Chloride（未增塑聚氯乙烯）。只允許加入必要的添加劑，不得加入增塑劑，因此得名。給水用PVC-U管材是以PVC樹脂為主要原料，加入適量助劑，經混合、擠出、定徑、冷卻、切割和脹口等工藝加工成型。注塑管件是以PVC樹脂為主要原料，加入適量添加劑，均勻混合后注塑成型。產品經國家塑料制品質量監督檢驗中心、國家建筑材料測試中心、河北省衛生防疫站等權威部門檢測，完全符合國家相關標準和企業標準的要求。我公司生產的PVC-U給水管道，在ISO標準中定義是Unplasticized Polyvinly Chloride（未增塑聚氯乙烯）。只允許加入必要的添加劑，不得加入增塑劑，因此得名。給水用PVC-U管材是以PVC樹脂為主要原料，加入適量助劑，經混合、擠出、定徑、冷卻、切割和脹口等工藝加工成型。注塑管件是以PVC樹脂為主要原料，加入適量添加劑，均勻混合后注塑成型。產品經國家塑料制品質量監督檢驗中心、國家建筑材料測試中心、河北省衛生防疫站等權威部門檢測，完全符合國家相關標準和企業標準的要求。執行標準：GB/T10002.1-2006；GB/T10002.2-2003；
產品特性：
1、衛生
采用綠色無鉛穩定體系，衛生無毒，在使用過程中不結垢、不滋生藻類等微生物，水質不受二次污染。
2、重量輕
單位長度重量為鑄鐵管的1/5，球墨鑄鐵管的1/4，安裝運輸方便。
3、易安裝
采用膠粘連接和橡膠密封圈連接，安裝簡便，密封可靠。
4、造價低
運輸、安裝、材料成本低，工程總造價比鑄鐵管節省30-40%，亦遠低于同類塑料管材。
5、壽命長
正常工作壓力下，使用壽命可達50年以上。
6、強度高
常溫下拉伸強度不低于45MPa。
7、阻力小
內壁光滑，流體介質阻力小，不阻塞，水頭損失比鑄鐵管低25%以上。
8、耐腐蝕
具有良好的耐酸、耐堿、耐腐蝕性能，使用中不會出現點蝕現象。
9、隔熱、阻燃
PVC-U管材導熱性能較傳統管材低，且具有自熄性，難以燃燒。
管材的公稱壓力等級和規格尺寸： 單位:mm | ||||||||||||
公稱直徑 | 0.63MPa | 0.8MPa | 1.0MPa | 1.25MPa | 1.6MPa | 2.5MPa | ||||||
壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | 壁厚 | 公差 | |
20 |
|
|
|
|
|
|
|
|
|
| 2.3 | +0.6 |
25 |
|
|
|
|
|
|
|
| 2.0 | +0.4 | 2.8 | +0,5 |
32 |
|
|
|
|
|
| 2.0 | +0.4 | 2.4 | +0.5 | 3,6 | +0.6 |
40 |
|
|
|
| 2.0 | +0.4 | 2.4 | +0.5 | 3.0 | +0,5 | 4.5 | +0,7 |
50 |
|
| 2.0 | +0.4 | 2.4 | +0.5 | 3.0 | +0.5 | 3.7 | +0.6 | 5.6 | +0.9 |
63 | 2.0 | +0.4 | 2.5 | +0.5 | 3.0 | +0.5 | 3.8 | +0.6 | 4.7 | +0.8 | 7.1 | +1.1 |
75 | 2.3 | +0.5 | 2.9 | +0.5 | 3.6 | +0.6 | 4.5 | +0.7 | 5.6 | +0.9 | 8.4 | +1.3 |
90 | 2.8 | +0.5 | 3.5 | +0.6 | 4.3 | +0.7 | 5.4 | +0.9 | 6.7 | +1.1 | 10.1 | +1.6 |
110 | 2.7 | +0,5 | 3.4 | +0.6 | 4.2 | +0.7 | 5,3 | +0.8 | 6.6 | +1.0 | 10.0 | +1.5 |
125 | 3.1 | +0.6 | 3.9 | +0.6 | 4.8 | +0.8 | 6.0 | +0.9 | 7.4 | +1,2 | 11.4 | +1.8 |
140 | 3.5 | +0.6 | 4.3 | +0.7 | 5.4 | +0.9 | 6.7 | +1.1 | 8.3 | +1.3 | 12.7 | +2.0 |
160 | 4,0 | +0.6 | 4.9 | +0.8 | 6.2 | +1.0 | 7.7 | +1.2 | 9.5 | +1.5 | 14.6 | +2.2 |
180 | 4.4 | +0.7 | 5.5 | +0.9 | 6.9 | +1.1 | 8.6 | +1.3 | 10.7 | +1.7 | 16.4 | +2.5 |
200 | 4.9 | +0.8 | 6.2 | +1.0 | 7.7 | +1.2 | 9.6 | +1.5 | 11.9 | +1.8 | 18.2 | +2.8 |
225 | 5.5 | +0.9 | 6.9 | +1.1 | 8.6 | +1.3 | 10.8 | +1.7 | 13.4 | +2.1 |
|
|
250 | 6.2 | +1.0 | 7.7 | +1.2 | 9.6 | +1.5 | 11.9 | +1.8 | 14.8 | +2.3 |
|
|
280 | 6.9 | +1.1 | 8.6 | +1.3 | 10.7 | +1.7 | 13.4 | +2.1 | 16.6 | +2.5 |
|
|
315 | 7.7 | +1.2 | 9.7 | +1.5 | 12.1 | +1.9 | 15.0 | +2.3 | 18.7 | +2.9 |
|
|
355 | 8.7 | +1.4 | 10.9 | +1.7 | 13.6 | +2.1 | 16.9 | +2.6 | 21.1 | +3.2 |
|
|
400 | 9.8 | +1,5 | 12.3 | +1.9 | 15.3 | +2.3 | 19.1 | +2.9 | 23.7 | +3.6 |
|
|
450 | 11.0 | +1.7 | 13.8 | +2.1 | 17.2 | +2.6 | 21,5 | +3.3 | 26.7 | +4.1 |
|
|
500 | 12.3 | +1.9 | 15.3 | +2.3 | 19.1 | +2.9 | 23.9 | +3.6 | 29.7 | +4.5 |
|
|
560 | 13.7 | +2.1 | 17.2 | +2.6 | 21.4 | +3.3 | 26.7 | +4.1 |
|
|
|
|
630 | 15.4 | +2.4 | 19.3 | +2.9 | 24.1 | +3.7 | 30.0 | +4.5 |
|
|
|
|
710 | 17.4 | +2.7 | 21.8 | +3.3 | 27.2 | +4.1 |
|
|
|
|
|
|
800 | 19.6 | +3.0 | 24.5 | +3.7 | 30.6 | +4.6 |
|
|
|
|
|
|
900 | 22.0 | +3.4 | 27.6 | +4.2 |
|
|
|
|
|
|
|
|
1000 | 24.5 | +3.7 | 30.6 | +46 |
|
|
|
|
|
|
|
|
1、外觀
管材內外表面應光滑，無明顯劃痕、凹陷、可見雜質和其它影響管材性能的表面缺陷，管材端面應切割平整并與軸線垂直。
2、不透光性
管材應不透光。
3、長度
管材的全長一般為4米、5米、6米，也可以由供需雙方協商確定。
4、顏色
PVC-U給水管材一般為灰色，也可由供需雙方協商生產其它顏色。
5、物理和力學性能
項目 | 技術指標 | 試驗方法 |
微卡軟化溫度 | ≥80℃ | 根據《GB/T10002.1-2006》標準 |
縱向回縮率 | ≤5% | |
二氯甲烷浸漬實驗 | 15℃，15min,表面變化不應劣于4N | |
落錘沖擊試驗（0℃）TIR | ≤5% | |
液壓試驗 | 無破裂，無滲漏 | |
連接密封試驗 | 無破裂，無滲漏 |
6、衛生性能
管材管件衛生性能符合衛生部《生活飲用水輸配水設備及防護材料衛生安全評價規范》。
PVC-U給水用注塑管件
1、顏色
一般為灰色，也由供需雙方協商確定生產其它顏色。
2、外觀
管件表面應平滑，不允許有裂紋、氣泡、脫皮和嚴重的冷斑、明顯的雜質以及色澤 不勻、分解變色等缺陷。
3、物理力學性能
項目 | 要求 | ||||
微卡軟化溫度 | ≥74℃ | ||||
烘箱實驗 | 符合GB/T8803-2001 | ||||
墜落實驗 | 無破裂 | ||||
液壓試驗 | 公稱外徑dn | 試驗溫度/℃ | 試驗壓力/MPa | 實驗時間/h | 實驗要求 |
dn≤90mm | 20 | 4.2×PN | 1 | 無破裂 | |
3.2×PN | 1000 | ||||
dn＞90mm | 20 | 3.36×PN | 1 | ||
2.56×PN | 1000 | ||||
輔助配件
橡膠密封圈物理性能
項目 | 指標 | 備注 |
邵氏硬度 | 45-55度 | 衛生指標符合GB/T17219 |
伸長率 | ≥500% | |
拉斷強度 | ≥16MPa | |
變形 | ≤20% | |
老化系數 | ≥0.8（70°，144h） |
2、粘合劑性能指標
項目 | 指標 | 要求 |
粘度 | 100-110厘泊 | 衛生指標符合GB/T17219 |
色度 | ＜1° | |
殘余氯堿量 | ＜0.7mg/L | |
揮發酸類 | ＜0.005mg/L | |
含固量 | 11.9%-12% | |
渾濁度 | ＜0.5° | |
氰化物 | 不得檢出 | |
高錳酸鉀消耗量 | ＜1mg/L | |
味道 | 無異味 |
PVC-U給水管材安裝程序

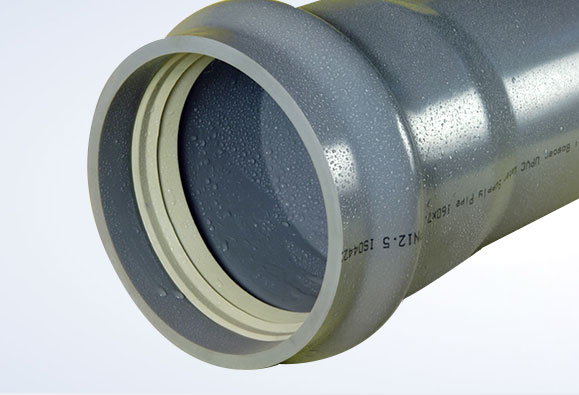

R-R彈性密封橡膠圈連接安裝程序：
1、將承口槽內表面積插口外表面用面紗擦拭干凈；
2、將向郊區按正確方式（大頭朝里，小頭朝外）放于承口槽內；
3、在插口端畫好插入深度標線；
4、在叫券商及插口部分涂好潤滑劑；（禁用油類）
5、用緊線器或手扳葫蘆一次拉到位；
6、用塞尺沿圓周檢查膠圈是否正常。
T-S法管道連接步驟：
1、切割——將管材按要求尺寸，均勻垂直切開，然后倒角；
2、清理——將插口表面和承口內表面的灰塵或油脂清洗干凈；
3、涂抹——將粘合劑均勻且迅速地涂抹在插口外表面和承口內表面；
4、插入——將兩管或管材和管件的中心線找正，迅速插入并旋轉1/4圈，以使粘合劑均布插口和承口間隙；
5、保持——插入完成后保持不動以便粘合劑凝固，保持至少一分鐘，最后抹去管外多余粘合劑；
6、結束——連接完成后，十分鐘內應避免向管材施加荷載。
PVC-U管材可廣泛應用于所輸送水溫不高于45℃的輸配水工程，在下列領域當中具有廣泛應用：
>>城鎮供水項目
>>農業節水灌溉、低壓灌溉項目
>>水源地輸水工程
>>工業生產管網
>>礦場
>>住宅小區、居民樓上下水項目
