輔助配件

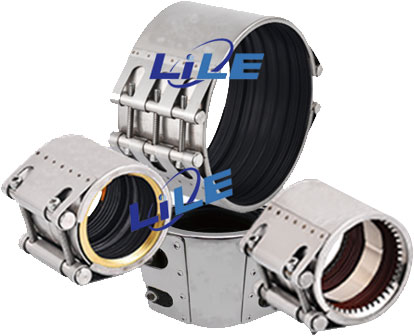

不銹鋼快連器

所屬分類：輔助配件

簡要說明：

不銹鋼管道快速連接器和快速修補器廣泛地應用于石油、化工、輕工、醫藥、食品、建筑、市政等行業各種材質的管道連接，適用于管道外徑從20mm至1000mm的所有材質管道連接，產品穩定可靠。

產品介紹產品規格

不銹鋼管道快速連接器和快速修補器廣泛地應用于石油、化工、輕工、醫藥、食品、建筑、市政等行業各種材質的管道連接，適用于管道外徑從20mm至1000mm的所有材質管道連接，產品穩定可靠。

產品參照標準

DIN86128-1和DIN86128-2管路用連接器（德國標準）

CB/T4176-2013管路用撓性連接器

零部件名稱	材質
外殼	S30408，S30403,S20608,S30603,S220503
密封圈材質	三元乙丙（EPDM），丁腈（NBR）硅橡膠(MVQ)，氟橡膠（VITON A）
緊固件（螺栓、軸銷）	防腐達克羅處理、不銹鋼等

技術特點

GKL-A 型是通用型連接器

GKL-B型具有較強的抗拔脫能力及良好的密封性能。

GKL-C型可用于非金屬管道或金屬與非金屬管道連接，軸向防拔脫，獨特的倒刺型銅環設計，增強耐腐，提高對非金屬管道的保護性能。

GKX-A鉸鏈型、GKX-B雙卡型即可用于新管道的連接，也可用于管道泄漏、破損維修，可以在不停壓、不更換管道情況下對老化、銹蝕造的管道砂眼、斷裂等情況進行快速修補。

應用場合

不銹鋼管道快速連接器有較強的通用性，它可適用于各種金屬管道活非金屬管道的快速連接；對管內流體介質、管道壁厚及端面均無特殊要求，可代替法蘭或者焊接等繁瑣的連接方式，能夠解決不同管徑、軸向位移、角度偏差、不同管材的連接。

說明：用于由軟的熱塑材料(如PE)做成的管道，必須使用支撐環。支撐環放置在所連接的兩根管子末端區域，防止管道的過度變形。

規格尺寸

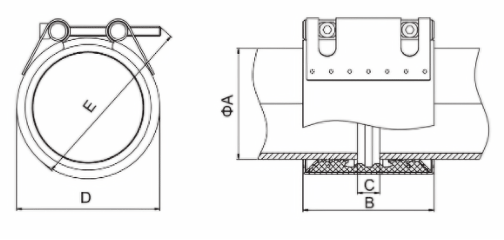

GKL-A GKL-B 管道快速連接器適用管道范圍30-377mm

管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	尺寸			螺栓規格（M)	安裝扭矩(Nm)
管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	B(mm)	D(mm)	E(mm)	螺栓規格（M)	安裝扭矩(Nm)
30	29.5-30.5	32	5	62	47	75	8	10
42	42-44	32	5	62	65	95	8	15
44.5	44-45.1	32	5	62	65	95	8	15
48.6	47-49	32	5	62	70	100	8	15
54	53.5-54.8	32	5	75	76	105	8	20
57	56.3-57.6	32	5	75	76	105	8	20
60.3	59-62	32	5	80	85	105	8	20
63	62.2-63.8	28	5	80	85	105	8	20
76.1	75.3-78	28	5	80	100	120	8	20
80	78.9-80.8	28	5	80	100	120	8	20
89	88-92	28	5	107	110	130	10	30
110	108.9-111.2	28	5	107	130	150	10	30
114.3	112-116	28	5	107	135	155	10	30
125	123.6-126.5	28	5	107	150	185	10	30
133	131.5-134.5	24	5	107	160	190	10	30
140	138-142	24	5	116	165	195	12	50
159	157-161	24	5	116	185	215	12	50
170	168.5-171.5	24	5	116	195	225	12	50
200	198.2-201.5	24	10	155	240	270	14	80
219	217-221	24	10	155	250	290	14	80
250	250-254	12	10	155	285	315	14	80
273	271-275	12	10	155	305	335	14	80
315	313-317	12	10	155	340	375	14	100
355	354-357	12	10	155	385	420	14	100
377	375-379	12	10	155	410	440	14	100

GKL-C 非金屬管道快速連接器適用管道范圍63-800mm

管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	尺寸			螺栓規格（M)	安裝扭矩(Nm)
管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	B(mm)	D(mm)	E(mm)	螺栓規格（M)	安裝扭矩(Nm)
63	62-63.8	20	10	75	85	105	8	25
75	74-76	20	25	105	100	120	8	30
90	88-91	20	25	105	110	130	8	40
110	108-111	20	25	120	130	150	10	40
125	123-126	20	25	120	145	165	10	40
140	138-142	20	30	120	160	180	10	40
160	158-162	20	30	120	180	200	10	40
180	178-182	16	35	152	210	240	12	50
200	198-202	16	35	152	230	260	12	50
225	223-226	16	35	152	255	285	12	50
250	248-252	16	35	152	280	310	12	50
280	278-282	16	35	152	310	345	12	50
315	313-317	16	35	152	345	375	12	60
355	353-357	12	35	152	385	415	12	60
400	398-402	12	35	152	430	460	12	60
450	447-453	12	35	152	480	510	12	60
500	497-503	10	35	152	530	560	12	60
560	557-563	10	35	152	590	620	12	60
630	627-633	10	35	152	660	690	16	80
800	786-604	10	35	152	830	860	16	80

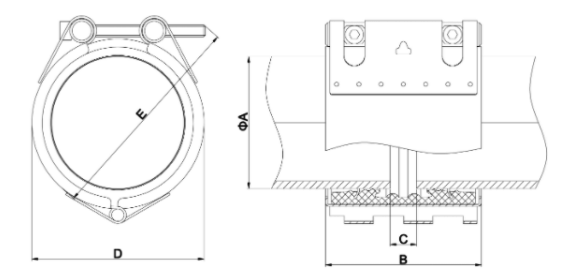

GKX-A 鉸鏈型

GKX-A 管道快速修補器適用管道范圍32-377mm

管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	尺寸			螺栓規格（M)	安裝扭矩(Nm)
管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	B(mm)	D(mm)	E(mm)	螺栓規格（M)	安裝扭矩(Nm)
32	31.5-32.5	32	5	62	55	75	8	10
34	33-35	32	5	62	55	75	75	10
40	38.5-41.5	32	5	62	55	75	75	10
42	42-44	32	5	62	65	95	8	15
44.5	44-45.2	32	5	62	65	95	8	15
48.6	47-49	32	5	62	70	100	8	15
54	53.5-54.8	32	5	75	76	105	8	20
57	56.3-57.6	32	5	75	76	105	8	20
60.3	59-62	32	5	80	85	105	8	20
63	62.2-63.8	28	5	80	85	105	8	20
76.1	75.3-78	28	5	80	100	120	8	20
80	78.9-80.8	28	5	80	100	120	8	20
89	88-92	28	5	107	110	130	10	30
110	108.9-111.2	28	5	107	130	150	10	30
114.3	112-116	24	5	107	135	155	10	30
125	123.6-126.5	24	5	107	150	185	10	30
133	131.5-134.5	24	5	107	160	190	10	30
140	138-142	24	5	116	165	195	12	50
159	157-161	24	5	116	185	215	12	50
170	168.5-171.5	12	5	116	195	225	12	50
200	198.2-201.5	12	10	155	240	270	14	80
219	217-221	12	10	155	250	290	14	80
250	250-254	12	10	155	285	315	14	80
273	271-275	12	10	155	305	335	14	80
315	313-317	12	10	155	340	375	14	100
355	354-357	12	10	155	385	420	14	100
377	375-379	12	10	155	410	440	14	100

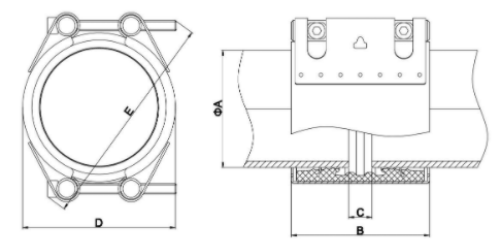

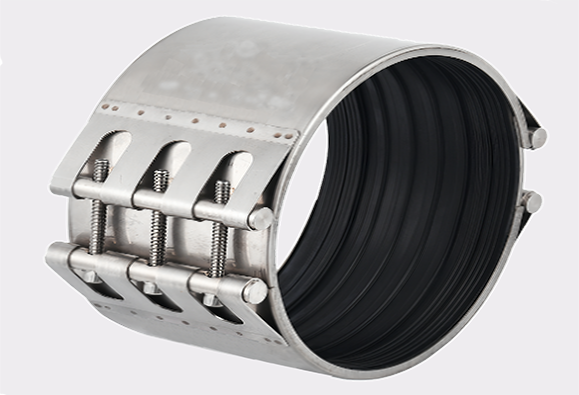

GKX-B 雙卡型

GKX-B 管道快速修補器適用管道范圍159-1219mm

管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	尺寸			螺栓規格（M)	安裝扭矩(Nm)
管道外徑øA(mm)	使用范圍	工作壓力PN（Mp)	管道間距Cmax(mm)	B(mm)	D(mm)	E(mm)	螺栓規格（M)	安裝扭矩(Nm)
159	157-161	20	10	116	185	210	10	60
170	168.5-172	20	10	116	195	220	10	60
180	178-182	20	10	155	205	230	12	60
200	198.2-201.5	20	15	155	225	260	12	60
219	217-221	20	15	155	250	280	12	70
250	248-253	20	15	155	280	310	12	70
273	271-275	16	15	155	305	335	12	70
315	313-317	16	15	155	340	370	12	70
355.6	354-358	16	15	155	385	415	12	70
377	375-379	16	15	155	430	460	12	70
400	398-402	16	15	155	435	470	12	70
429	427-431	16	15	155	460	490	12	70
480	478-482	16	15	155	510	540	12	70
500	498-502	16	15	155	530	560	12	80
508	506-510	16	15	155	540	570	12	80
530	528-532	16	15	155	565	595	12	80
558.8	556-562	16	15	155	590	620	16	80
609.6	608-612	16	15	155	640	670	16	80
630	628-632	16	15	155	670	700	16	80
711.2	708-713	16	15	155	745	775	16	80
762	760-765	16	15	155	795	835	16	80
812.8	811-815	16	15	155	845	885	16	100
914.4	912-918	16	15	155	945	985	16	100
1016	1013-1020	10	15	155	1050	1090	16	100
1048	1045-1052	10	15	155	1090	1140	16	100
1219	1216-1224	10	15	155	1255	1300	16	100
